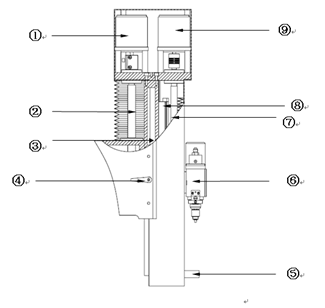

寶瑪數控電火花穿孔機二次行程安裝在立柱與主軸頭之間，其結構見下圖，在低速大扭距電機的驅動下經由絲桿使整個主軸頭上下移動，這樣可以調整導向器與工件間的 距離，在側面有鎖緊手柄，一旦調整好二次行程的位置后，就應鎖緊手柄，以免加工時產生不必要的移動，而運動時須放松。

1、低速電機 2、二次絲桿 3、立柱滑座 4、鎖緊手柄 5、導向器固定板 6、旋轉頭 7、一次絲桿 8、一次直線導軌   9、步進電機
