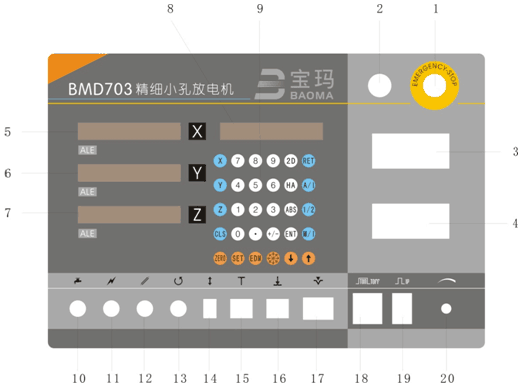

電火花穿孔機各操作元件的名稱及功能對于數字如下：
1．急停按鈕－－遇緊急情況或需關機時，按下此按鈕，機床的控制、高頻脈沖、泵等單元關閉電源。
2．啟動按鈕－－ 開機時，按此按鈕，機床得電，按鈕內的指示燈亮。
3．電壓表－－ 顯示加工間隙的電壓；
4．電流表－－ 顯示加工電流；　
5．X軸位置顯示；
6．Y軸位置顯示；
7．Z軸位置顯示；
8．?dāng)?shù)顯功能顯示
9．鍵盤——數顯表操作鍵，可對各軸進行清零、分中等操作；
10．水泵旋鈕——順時針旋轉60º，旋鈕上的指示燈亮，泵工作，再逆時針旋轉60º恢復到原來位置，泵停止工作，指示燈滅。
11．加工旋鈕——順時針旋轉60º，旋鈕上的指示燈亮，加工電源投入，電壓表上應該有電壓顯示，正常為85~100V，可進行加工；再逆時針旋轉60º恢復到原來位置，關閉加工電源。
12．細電極加工轉換旋鈕——用Φ0.3mm及以上的電極加工時,此旋鈕應處于不工作狀態，如采用Φ0.2mm的電極加工時，此旋鈕應處于工作狀態，同時旋鈕上的指示燈亮，再逆時針旋轉60º恢復到原來位置，旋鈕上的指示燈熄滅，機床又回到正常加工狀態。
13．旋轉頭運轉旋鈕——順時針旋轉60º，旋鈕上的指示燈亮，旋轉頭開啟，電極開始旋轉；再逆時針旋轉60º，指示燈熄滅，電極停止旋轉。
14．手動主軸上/下運行開關——上扳，Z軸快速上行；下扳，Z軸快速下行；自由狀態（中間位置）則轉入自動狀態?！?br/>15．主軸鎖停開關——向上扳，主軸處于鎖停狀態，不能作伺服運動，只能通過操作主軸手動上/下開關（14），才能使主軸位置作任意上/下調整。　
16．對刀開關——向上板，使用對刀功能。（電壓表顯示20V電壓，旋轉電位器，使Z軸往下運動，電極管碰到工件，蜂鳴器報警，Z軸停止運動。數顯表的具體使用請參照數顯裝置使用說明書）
17．間隙穩定性調節開關——有三檔，分別為—、=、0，在加工過程中可用來調節加工的穩定性，但對電極損耗有影響。
18．脈沖參數調節碼盤——左側為脈寬，右側為脈間，有0~9共10個數。通過選擇不同擋位（脈寬和脈間值）可選擇不同的脈寬/脈間比。根據電極直徑、電極和工件的材料以及加工速度要求及工件的孔深，可選擇不同的擋位(注:脈寬的0、8無效)。
19．加工電流調節碼盤——0~9共10個數。通過選擇不同擋位可選擇不同的加工電流，0時電流為0，無電壓輸出，8擋為 加工電流，從1~8擋，加工電流逐漸增加， 峰值電流為30A (注:9設定無效)。
20．主軸伺服調節旋鈕——可以根據加工要求及加工狀態調節該鈕，順時針調整放電電壓降低，一般放電電壓在25V左右。
