眾所周知，穿孔機上面的旋轉頭非常的重要，很多客戶對此需要有所了解，本人對蘇州市寶瑪數控設備有限公司的穿孔機旋轉頭為例子做一些如下介紹：

旋轉頭

旋轉頭安裝在導軌滑塊上，它實現電極的裝夾、旋轉、導電及旋轉時高壓工作液的密封導入。采用三相交流電機驅動，中間經齒輪副減速，旋轉主軸轉速約為100轉/分左右。

在使用較長一段時間后，旋轉頭主體密封圈由于過量的磨損難免會出現漏水現象。旋轉頭主體漏水可分為上部漏水和下部漏水兩部分。上部漏水主要由于高壓、高溫旋轉所導致，可更換主軸上部“O”型密封圈兩個即可；下部漏水更換電極密封圈即可。其具體操作方法參照下述方法自行進行操作：

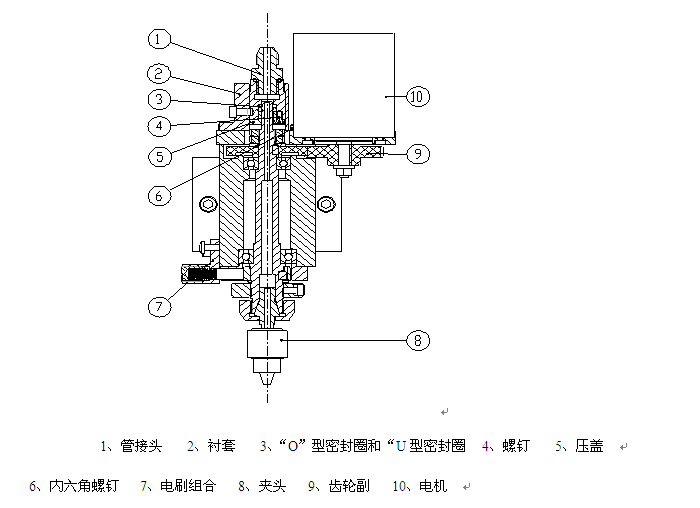

上部漏水時（發現有水從齒輪副處溢出），應首先把旋轉頭主體的有機玻璃防護罩卸下，將高壓管從管接頭①上卸下，然后把兩個內六角螺釘⑥擰下，將襯套②從旋轉頭主體上拔下，把壓蓋⑤上三個螺釘④擰下從而把1個“O”型密封圈和一個“U”型密封圈拆下，更換新的“O”型密封圈和“U”型密封圈。更換好新的密封圈后將壓蓋⑤壓入件②擰上三個螺釘④，將組裝好的旋轉頭頭部套到主軸上，轉動主軸使轉動自如，均勻擰緊兩個內六角螺釘⑥，裝上高壓管旋緊即可。（參見圖5.5，旋轉頭外形結構圖）

下部漏水時（發現有水從不銹鋼鉆夾頭處溢出），請更換新的電極密封圈。（按上圖的順序?qū)⑺璧碾姌O⑥，夾頭⑤、壓緊螺母④、密封圈②、噴嘴③組合好，插入主軸端部錐形孔內，旋緊壓緊螺母④即可。）

注意：       1、如果密封圈取不出，可啟動操作面板上的工作液泵按鈕。利用工作液的高壓將其沖出，然后更換所需新的密封圈！ 2、本機床電極采用小型不銹鋼鉆夾頭夾持，并利用特制的密封圈進行高壓水的密封。在更換不同電極時，導向器、密封圈也應相應隨之變化?。ň唧w操作按圖5.6 電極安裝結構簡圖進行更換。）
