電極頭
電極夾具用于電極的裝卡和找正，是機床標準附件之一。它可實現電極小范圍轉角度，以及電極與工作臺間相對幾何位置調整兩項功能，其結構見下圖。
![{EFH@(YTM%JG4DHA]`KRDSQ.png](/UploadFiles/FCK/2015-07/6357136905139843757335879.png "{EFH@(YTM%JG4DHA]`KRDSQ.png")

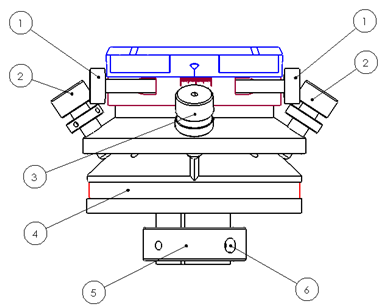

電極夾具圖
1.旋轉調整螺栓 2.左右垂直調整螺栓
3.前后垂直調整螺栓 4.電極夾頭與機械體之絕緣板
5.V型夾頭 6.電極夾緊螺栓
說明：
可調夾具安裝，請將電極夾具固定在電極夾具安裝板上
注意:
電極夾具較重，安裝時請務必用手托牢，以免其掉落，碰壞工作臺！
