升級指導書Update instruction for YASKAWA Servo Drive

尊敬的寶瑪客戶，為了進一步提高電火花線切割機床的穩定性和精確度，寶瑪數控近期對線切割上的日本安川伺服驅動器參數進行優化升級，升級之后機床的性能將會有很大提升，具體如下：

安川驅動器型號介紹 Instruction of different models of YASKAWA Drive

圖中左面是該驅動器的型號，右側產品系列的標記Σ7（如左圖）, 目前早期還有Σ5系列（如右圖）,但這款系列的驅動器右側未標注Σ5。

The picture 1 is Model: Σ7 (we can see the model No in the drive as picture),which we use for a sample here.

Another model Σ5 as the picture 2,but this model No is not mentioned in the drive.

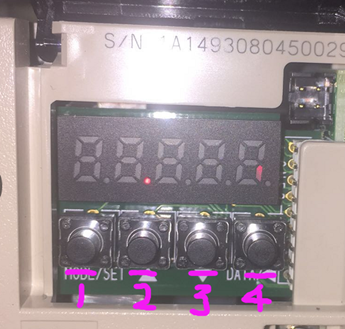

1. 驅動器面板操作按鍵介紹 Drive control panel instruction.

打開前面板，可以看到從左到右有4個按鍵，分別的功能為：

1號鍵  MODE/SET 鍵用于切換顯示的按鍵

2號鍵 UP鍵用于增大（增加）設定值的按鍵

3號鍵 DOWN鍵用于減小（減少）設定值的按鍵

4號鍵 DATA/SHIFT鍵用于確定設定值的按鍵，還可顯示設定值，以及用于移動光標，選擇位數

Open the front cover, there are 4 buttons, the functions as follow:

1#button MODE/SET used for changing different parameters.

2#button UP used for increasing the value parameters

3#button DOWN used for decrease the value of parameters

4# button DATA/SHIFT for enter the value, showing the value and used for choosing the position.

2.驅動器參數的查看及升級操作

The steps for checking the parameters of the drive and the operation for upgrading

1)每按一次1號鍵[ MODE/SET]，顯示窗出現不同的參數，分別從初始狀態【run】的顯示到【Fn000】、【Pn000】、【Un000】，然后又回到初始狀態。

Each pressing of 1# button MODE/SET, different parameters will be display from【run】 to 【Fn000】、【Pn000】、【Un000】then back to XXX

2)本次升級涉及的參數為Pn系列的，因此，我們需要通過1號鍵【 MODE/SET 鍵】將參數調整顯示到Pn000。

This step for updating Pn series parameters. Please use 1# button【MODE/SET】adjust the parameters showing Pn000

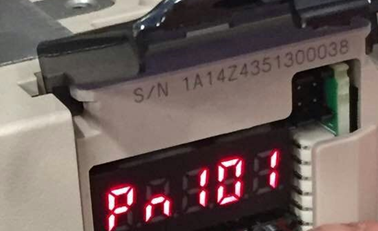

3)當數碼管顯示到Pn000時，這時末尾數字“0”是在不停閃爍。我們可以通過4號鍵【DATA/SHIFT鍵】，來選擇需要調整數值的這一位來閃爍。當該位置上的數值在閃爍時，我們可以通過2號鍵【 UP鍵】或3號鍵【 DOWN鍵】，來調整數值。直到選好某個參數號碼。如下圖選擇了Pn101這個參數號碼。

When the Pn000 showing in the display. The last number “0” will be flashing. Please use 4# button【DATA/SHIFT】to choose the number need to be modified. Then please use 2# button【UP】and 3# button【DOWN】to adjust the value until choose a correct Number.

4)接著按住4號鍵【DATA/SHIFT鍵】大約3~4秒，進入到該參數號碼的內容中，

Press 4# button 【DATA/SHIFT】3-4 seconds, the details of this parameters will be showing in the display.

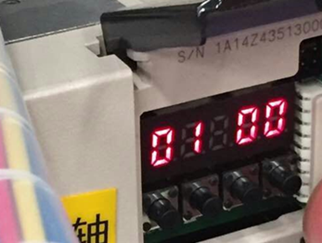

此時光標會停留在 后一位上【即該數值在閃爍】，我們通過按4號鍵【DATA/SHIFT鍵】來移動光標【閃爍位置】，通過2號鍵【 UP鍵】或3號鍵【 DOWN鍵】，來調整該位置上的數值，當輸入正確后，按住4號鍵【DATA/SHIFT鍵】大約3~4秒，退出該參數的編輯界面，回到Pn的參數號碼界面。

Now, the cursor will stay in the last Number( it mean this number is flashing), Press 4# button【DATA/SHIFT】can change the position of the cursor( the flashing Number). using 2# button【UP】and 3# button【DOWN】to change the value of this position. After correct the Number, Press 4# button 【DATA/SHIFT】3-4 seconds, Exit the interface and back to Pn…

5)然后再選擇下一個需要變更的參數號碼，重復3、4步驟完成參數的設定。

Then choose the next parameters No, repeat Step 3,and step 4 to change it.

6)全部完成后，通過長按4號鍵【DATA/SHIFT鍵】退到初始界面。然后關閉電源，再啟動電源，此時新設置的參數生效。

After updating all parameters, press 4# button 3-4 seconds, will Exit. Please power off the controller and restart it. The new parameters will be taken effect.

3.注意點：

1)升級設置未全部完成前，切勿斷電，如發生意外斷電，通電后應復查前面所設置參數是否成功。

2)設置時，請注意機床的型號，選擇對應的參數表！

3)設置完成后，須復查一次參數的設置值是否正確。如果參數設置有誤，會導致機床運行混亂，嚴重的將使機床受到損傷。

Attention:

1)Please don’t power off until finished all settings. If any unexpected power off during setting, please check all parameters from start.

2)Please check follow tables for different model machines; please choose the parameters according to the model of the machine.

3)After finishing setting the parameters, please re-check all parameters before running the machine. Or it may damage the machine.

4.本次升級的參數表 The parameters for different model machines.

（用于BM320、BM400系列機型參數設置）

(BM320/BM400)

（用于BM500系列機型參數設置）

  BM500

（用于BM630系列機型參數設置）

（用于BM800系列機型參數設置）

在升級設置過程中如有不清楚之處，可來電咨詢051265355293
